L’inspection des canalisations : méthodes et bonnes pratiques
Découvrez les techniques d’inspection vidéo des réseaux, le choix du matériel et les points de vigilance pour des contrôles efficaces.

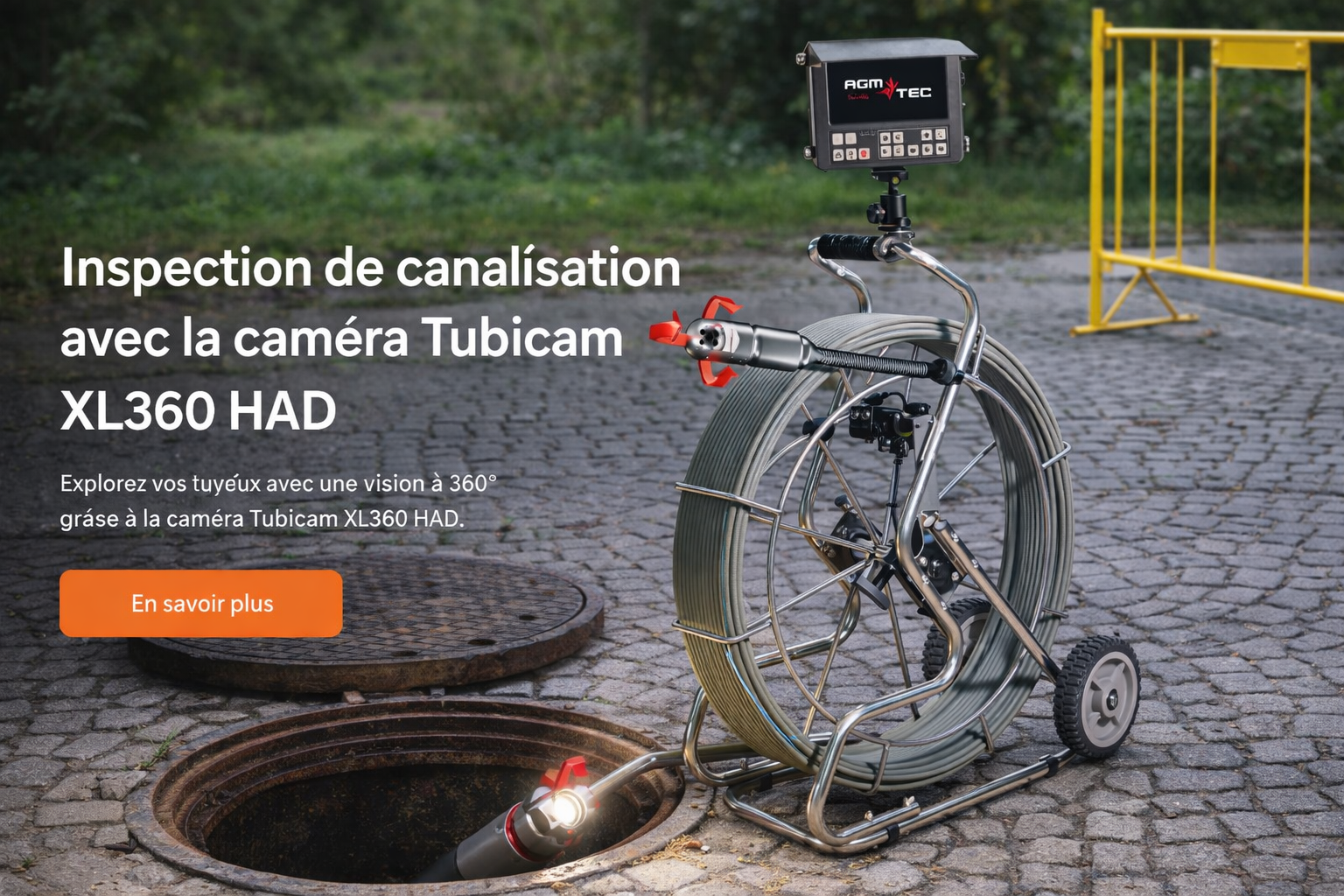

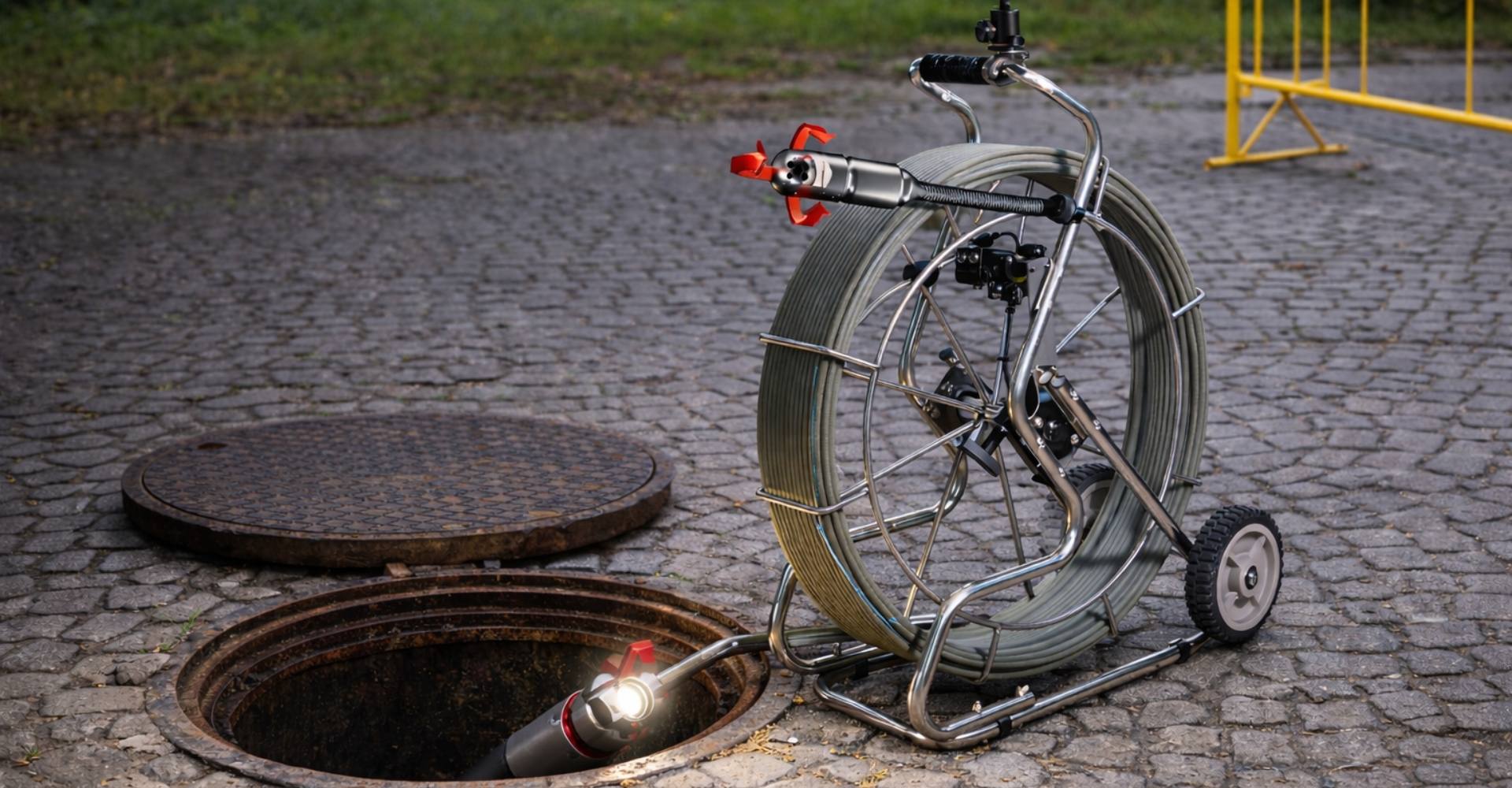

Une caméra pour canalisation remplace la démolition par l’image. Plutôt que d’ouvrir une tranchée pour comprendre pourquoi un réseau refoule, on introduit une tête de caméra par un regard ou un tampon de visite et on remonte le tuyau en filmant.
Le principe vaut pour l’ensemble des réseaux enterrés ou encastrés : évacuations d’eaux usées, eaux pluviales, colonnes d’immeuble, tuyauteries industrielles. L’opérateur voit en direct l’état de la paroi, repère les racines, les fissures, les emboîtements déboîtés, les dépôts et les contre-pentes, puis relève la distance exacte du défaut grâce au compteur métrique du jonc.
Le résultat n’est pas seulement un diagnostic : c’est une preuve. Photos et vidéos horodatées permettent de justifier un devis, d’appuyer une déclaration de sinistre ou de documenter la réception d’un chantier d’assainissement, dans l’esprit du codage d’inspection décrit par la norme NF EN 13508-2.
C’est ce qui sépare le constat de l’expertise.
L’objectif regarde dans l’axe du tuyau, sans possibilité de s’orienter. Vous constatez qu’une anomalie existe et vous en connaissez la distance, mais vous ne pouvez ni l’examiner de près, ni regarder la paroi de côté, ni entrer visuellement dans un branchement latéral.
Suffisant pour vérifier qu’un réseau est libre.
La tête s’oriente depuis la console pendant l’inspection. Vous vous arrêtez sur un défaut, vous le cadrez, vous inspectez la naissance d’un piquage, vous suivez une fissure sur toute sa longueur et vous photographiez ce qui servira de preuve dans le rapport.
Nécessaire dès que vous devez qualifier un défaut, pas seulement le signaler.
| Diamètres inspectés | Ø60 à Ø800 mm en linéaire |
|---|---|
| Tête de caméra | Ø50 mm, rotative 360° pan and tilt |
| Passage de coudes 90° | À partir de Ø120 mm |
| Étanchéité | IP68, 10 bars (90 m de colonne d’eau) |
| Capteur | CCD HD 1280 × 720 px |
| Localisation | Sonde 512 Hz intégrée à la tête |
| Jonc | Ø9 mm, 60 m ou 120 m, avec compteur métrique |
| Régie | Écran 8" étanche, clavier Tubitex, USB |
| Autonomie | ≈ 3 h 30 en usage continu |
| Enregistrement | Photo et vidéo, commentaires audio ou écrits |
Quatre configurations, du réseau domestique au collecteur d’assainissement.
| Configuration | Jonc | Centreur | Prix HT | Prix TTC | Usage type |
|---|---|---|---|---|---|
| Standard | 60 m | Sans centreur inox | 8 990 € | 10 788 € | Réseaux courts, interventions en habitat individuel |
| Avec centreur inox | 60 m | Avec centreur inox | 9 430 € | 11 316 € | Gros diamètres où la tête doit rester au centre du tuyau |
| Longue portée | 120 m | Sans centreur inox | 9 590 € | 11 508 € | Collecteurs et tronçons longs entre deux regards |
| 120 m + centreur | 120 m | Avec centreur inox | 10 030 € | 12 036 € | Assainissement collectif, usage intensif |
Tarifs indicatifs (mise à jour août 2026), susceptibles d’évoluer. Les prix affichés au panier sur camera-inspection.com font foi. Devis sur demande pour les marchés publics et les commandes multiples.
La location d’une caméra d’inspection se situe autour de 50 € à 90 € par jour selon le loueur et le modèle. Pour un besoin isolé, un diagnostic avant achat ou un chantier unique, elle reste la solution la plus simple. À partir d’une cinquantaine de journées d’utilisation, l’achat devient le choix économique, avec l’avantage de ne plus dépendre de la disponibilité en agence et de travailler avec un matériel réglé pour vos réseaux.
Des évacuations d’un pavillon aux collecteurs d’une collectivité.
Localiser un bouchon, une racine ou une casse avant d’engager un hydrocurage, et justifier l’intervention par une image plutôt que par une estimation.
Contrôler des collecteurs entre deux regards, repérer les contre-pentes, les emboîtements déboîtés et les infiltrations sur des tronçons de 60 à 120 m.
Vérifier l’état des évacuations avant une vente ou une reprise de réseau, et remettre un enregistrement daté au client.
Inspecter des tuyauteries de process, des colonnes techniques et des réseaux enterrés sans démontage ni ouverture de tranchée.
Regard, tampon de visite, siphon de sol ou attente laissée en attente de branchement. Le choix du point d’entrée détermine le sens de progression et la longueur de jonc nécessaire.
Un tuyau chargé d’eau ou encrassé ne se lit pas. Un rinçage, voire un hydrocurage préalable, conditionne la qualité de l’image et donc celle du rapport.
Le jonc Ø9 mm est déroulé progressivement. Le compteur métrique affiche en permanence la distance parcourue depuis le point d’entrée.
À chaque anomalie, la tête rotative est orientée pour cadrer le défaut : racine, fissure, emboîtement, dépôt, contre-pente. Photo et vidéo sont enregistrées avec un commentaire audio ou écrit.
La sonde 512 Hz intégrée à la tête, associée à un détecteur, permet de marquer au sol l’aplomb exact du défaut et sa profondeur avant toute intervention de terrassement.
Les enregistrements sont récupérés par USB et assemblés en rapport d’inspection, avec les distances relevées et le codage des désordres.
AGM-TEC conçoit et assemble ses caméras d’inspection à Bessières, en Haute-Garonne, depuis 2004. La gamme Tubicam est développée en interne, ce qui explique que le SAV et les pièces détachées ne passent par aucun intermédiaire.
Une question sur le choix d’une configuration ? Appelez le 05 61 42 90 63 ou écrivez à contact@agm-tec.com. Nous préférons perdre une vente qu’équiper un professionnel avec un jonc trop court.
Découvrez les techniques d’inspection vidéo des réseaux, le choix du matériel et les points de vigilance pour des contrôles efficaces.
Préparer une intervention, optimiser le déroulement et exploiter les enregistrements pour le rapport d’inspection.
Trois critères décident presque toujours : le diamètre des réseaux que vous inspectez, la longueur à parcourir et le type de tête. En dessous de Ø60 mm, il faut une caméra d’endoscopie. Entre Ø60 et Ø800 mm, une caméra sur jonc comme la Tubicam XL360 HAD convient. Si vous devez examiner un piquage, une fissure ou un emboîtement de près, la tête rotative est indispensable : une tête fixe ne regarde que droit devant. Enfin, comptez la longueur réelle de vos tronçons pour choisir entre un jonc de 60 m et de 120 m.
De Ø60 mm à Ø800 mm en linéaire. La tête mesure Ø50 mm, ce qui permet de passer les coudes à 90° à partir de Ø120 mm. En dessous de Ø120 mm, l’inspection reste possible en linéaire mais le passage de coude serré ne l’est plus.
Une caméra à tête fixe filme uniquement dans l’axe de la canalisation : vous voyez que quelque chose ne va pas, sans pouvoir l’examiner. Une tête rotative pan and tilt s’oriente depuis la console et permet de s’arrêter sur un défaut, de regarder la paroi de côté, d’inspecter un branchement latéral ou de cadrer une fissure pour la photographier. Sur un rapport d’inspection destiné à un client ou à une collectivité, c’est la différence entre « anomalie constatée » et une image exploitable.
Le marché va de quelques centaines d’euros pour un endoscope de dépannage à plus de 20 000 € pour un tracteur d’inspection motorisé. La Tubicam XL360 HAD se situe entre 8 990 € et 10 030 € HT, soit 10 788 € à 12 036 € TTC selon la configuration retenue (jonc 60 m ou 120 m, avec ou sans centreur inox). Une location tourne autour de 50 € à 90 € par jour : l’achat devient rentable à partir d’une cinquantaine de journées d’utilisation.
La location convient à un besoin ponctuel, par exemple un diagnostic avant achat immobilier ou un chantier isolé. Dès que l’inspection devient une prestation récurrente, l’achat s’impose : vous ne dépendez plus de la disponibilité en agence, la caméra est réglée à votre usage, et vous maîtrisez la qualité des enregistrements que vous remettez à vos clients.

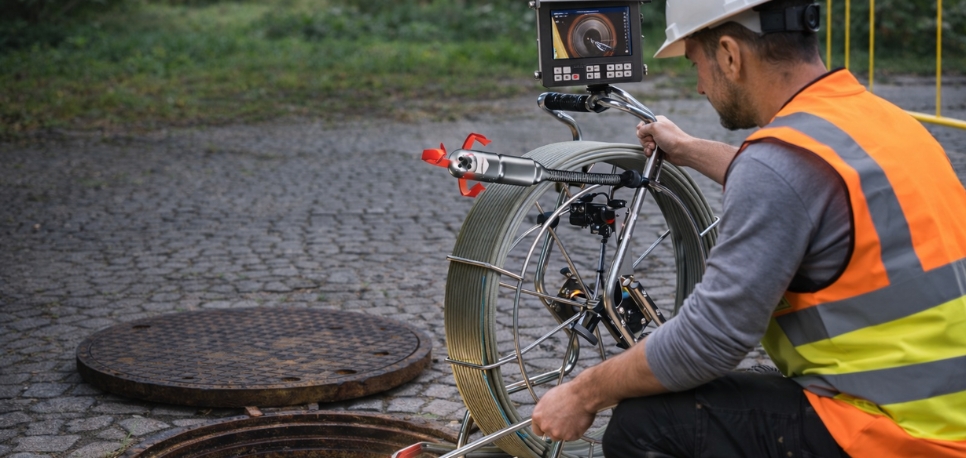

On introduit la caméra par un regard ou un tampon de visite, puis on avance le jonc en suivant l’image. Le compteur métrique donne la distance exacte du défaut depuis le point d’entrée. Une racine, un effondrement, un contre-pente ou un dépôt se repèrent visuellement ; la tête rotative permet ensuite de confirmer la nature du problème avant de décider d’un hydrocurage ou d’une réparation.
La tête intègre une sonde 512 Hz. Avec un détecteur de surface accordé sur cette fréquence, vous marquez au sol l’aplomb exact de la caméra et sa profondeur. C’est ce qui permet d’ouvrir la chaussée au bon endroit plutôt que de creuser à l’estime.
La tête est certifiée IP68 et tient 10 bars, soit 90 m de colonne d’eau : elle travaille en réseau en charge sans difficulté. La régie et son écran sont étanches, ce qui permet de rester dehors par mauvais temps. Les précautions d’usage restent celles de tout matériel électronique en environnement humide.
La régie 8 pouces annonce environ 3 h 30 d’autonomie en usage continu, ce qui couvre largement une demi-journée d’inspections entrecoupées de déplacements. Les enregistrements photo et vidéo se récupèrent par USB, et les commentaires peuvent être ajoutés en audio ou par écrit directement depuis le clavier Tubitex.
Vous êtes redirigé vers camera-inspection.com, la boutique du groupe AGM-TEC, où le produit est ajouté à votre panier. Le paiement est sécurisé et la commande gérée sous PrestaShop. Vous pouvez aussi commander par téléphone ou sur devis si vous passez par un marché public.
Oui. Appelez le 05 61 42 90 63 ou écrivez à contact@agm-tec.com. Nous passons en revue vos diamètres, la longueur de vos tronçons et le type de réseau avant de recommander une configuration. C’est le moyen le plus sûr d’éviter un jonc trop court ou une tête inadaptée.
Le SAV est intégré à l’atelier AGM-TEC de Bessières, en Haute-Garonne. Les réparations et les pièces sont assurées par nos propres techniciens, sans passer par un intermédiaire ni par un centre à l’étranger. Un retour pour défaut est pris en charge sans frais de transport pour vous, et le délai de rétractation contractuel est de 14 jours.
